利明乾齒 HY 系列乾齒輪減速機采用格里森研磨戟齒,8 大框號、多輸出款式,單雙段傳動可選,背隙三檔可調,耐沖擊長壽命,適配伺服絲桿、工業機械手、分度設備,提供全套選型技術參數。
首頁 >> 產品中心 >> 利明行星減速機 >> 直交軸行星減速機 >> 利茗行星減速機HY
利明乾齒 HY 系列乾齒輪減速機采用格里森研磨戟齒,8 大框號、多輸出款式,單雙段傳動可選,背隙三檔可調,耐沖擊長壽命,適配伺服絲桿、工業機械手、分度設備,提供全套選型技術參數。
一,減速機的輸入軸。輸出軸的獨特設計可以根據行業進行選擇。在設計hygear時,應充分考慮其在該領域的廣泛應用。特別是在大功率伺服驅動應用中,它將為用戶帶來獨特的優勢。
二,安裝簡單,適用于任何安裝方向。
三,高速減速比,格里森高速減速比戟齒輪,標準單段1:15,定制減速比1:20~1:60。結合設計良好的行星齒輪組,高精度研磨蝸桿傘齒輪組可達到1500:1的減速比。

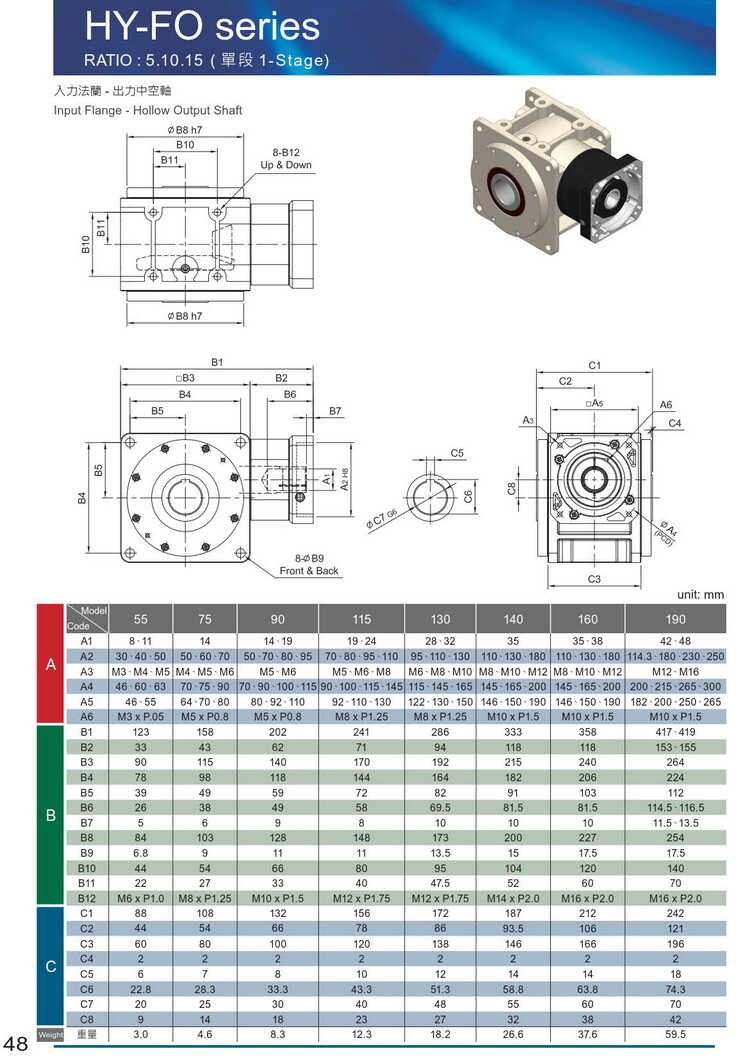

HY-FO參數:
框號:55.75.90.115.130.140.160.190
F輸入法蘭輸入形式。
輸出形式:O輸出空心軸。
減速比:戟齒輪減速機單段,減速比為3.4.5.6.8.10.12.15。雙段減速比:20.30.40.50.60.70.80.100.120.150
軸承形式:滾珠軸承??蛇x滾錐軸承。
精度:P0≤3弧。P1≤6弧。P2≤9弧。

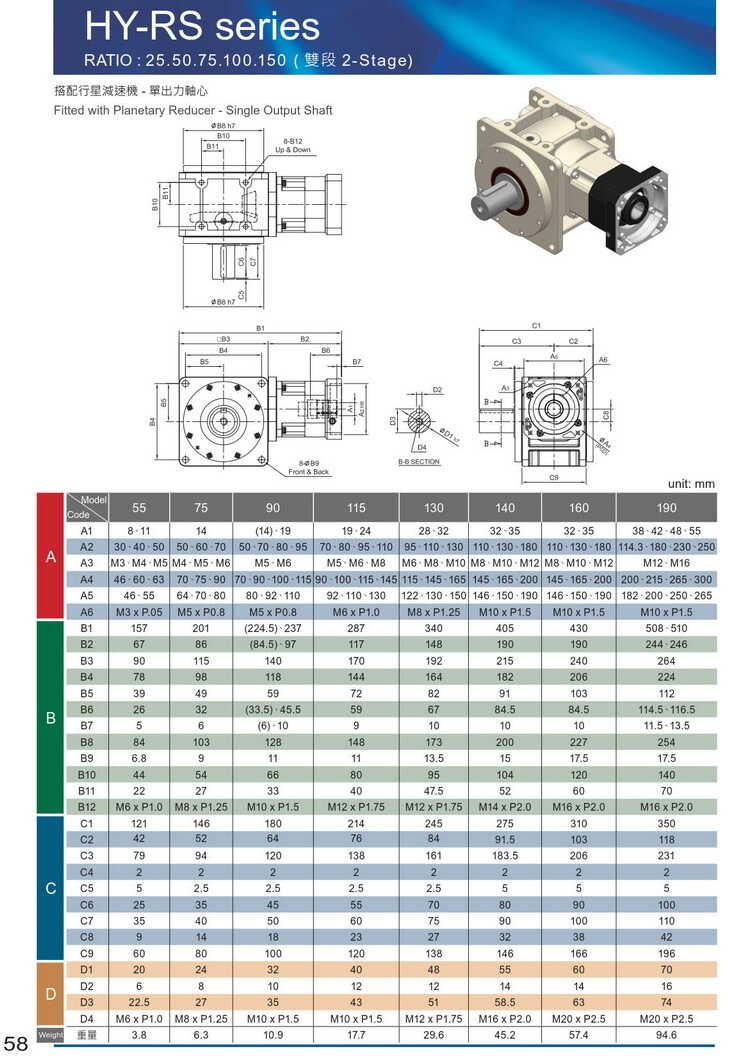

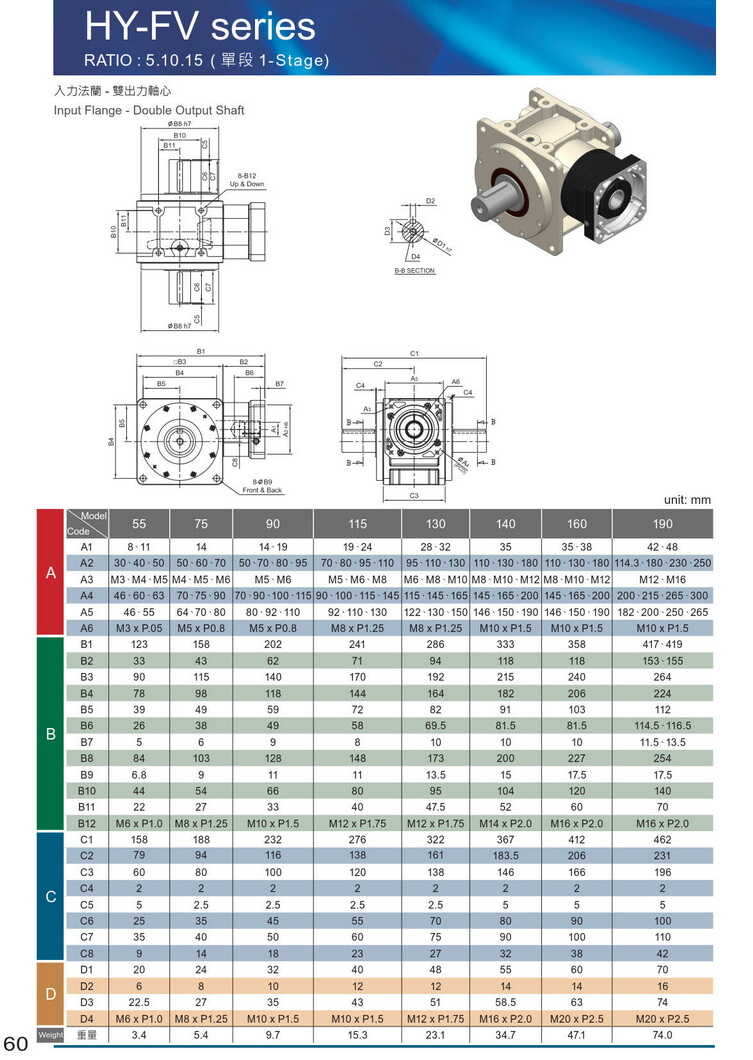

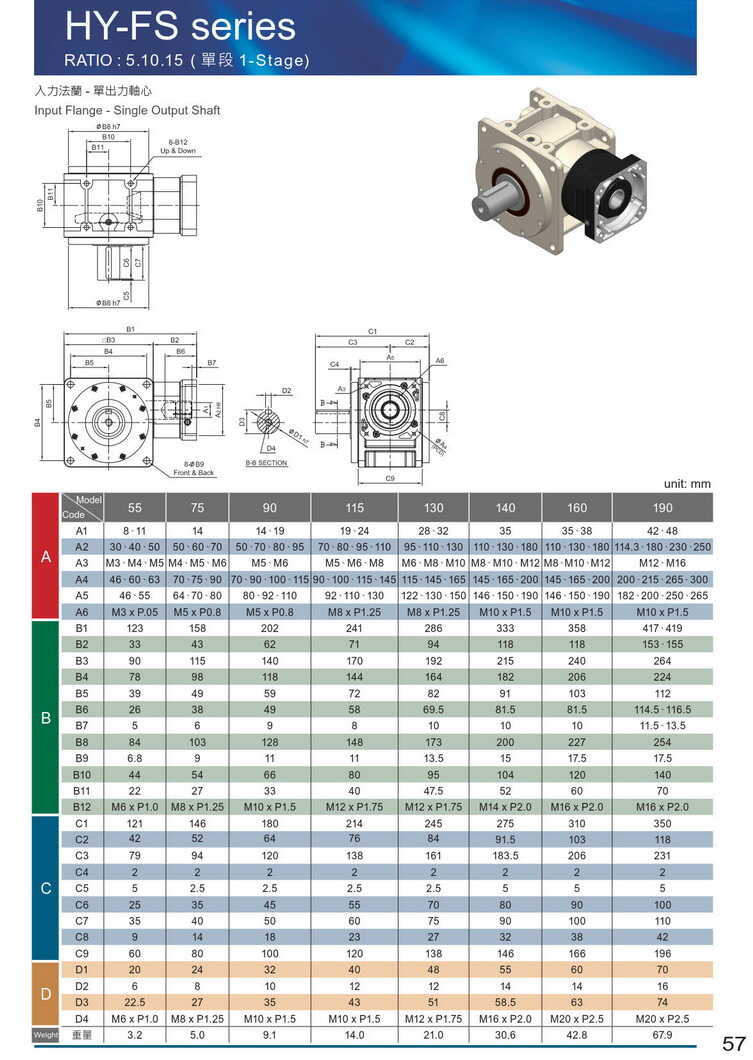

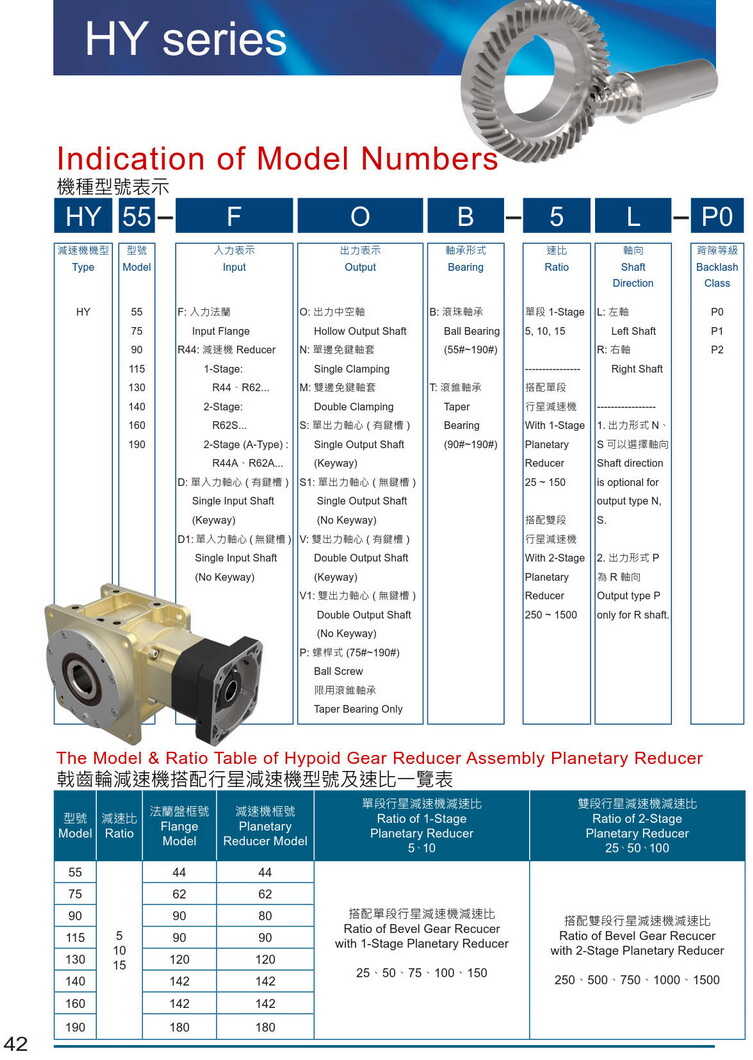

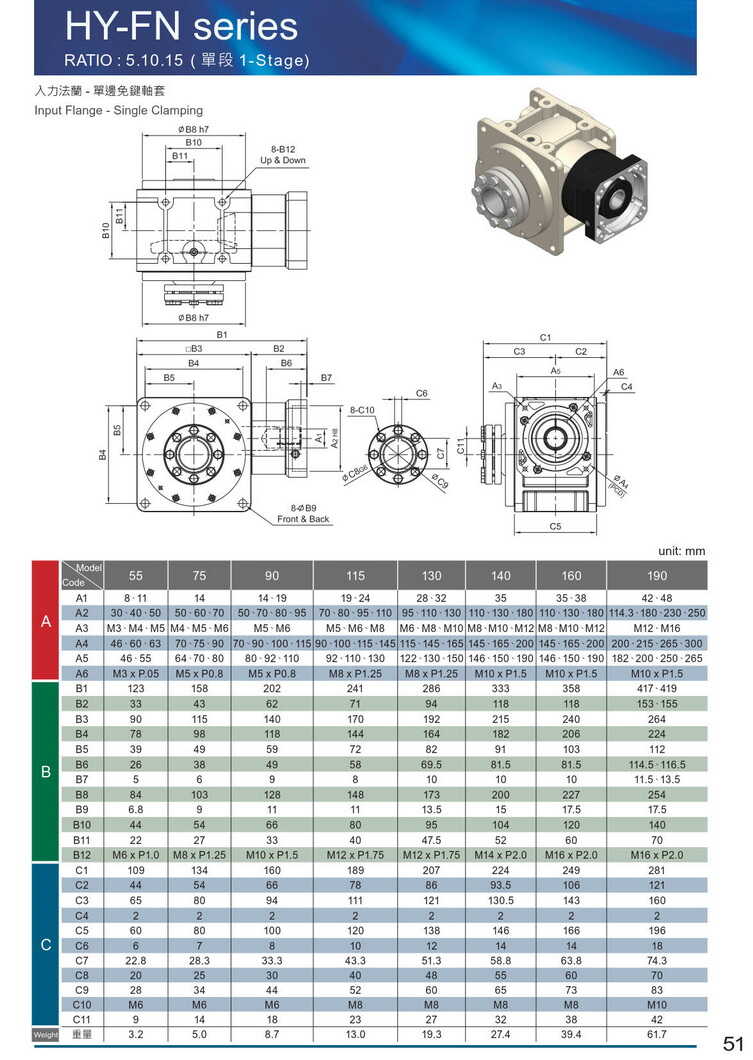

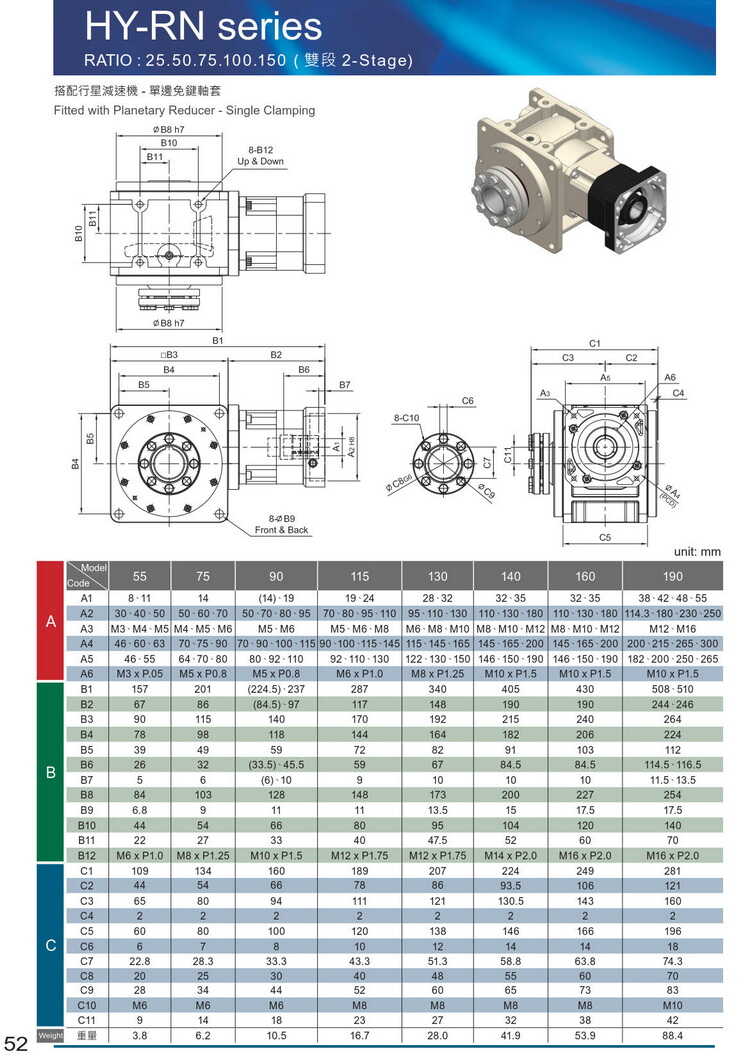

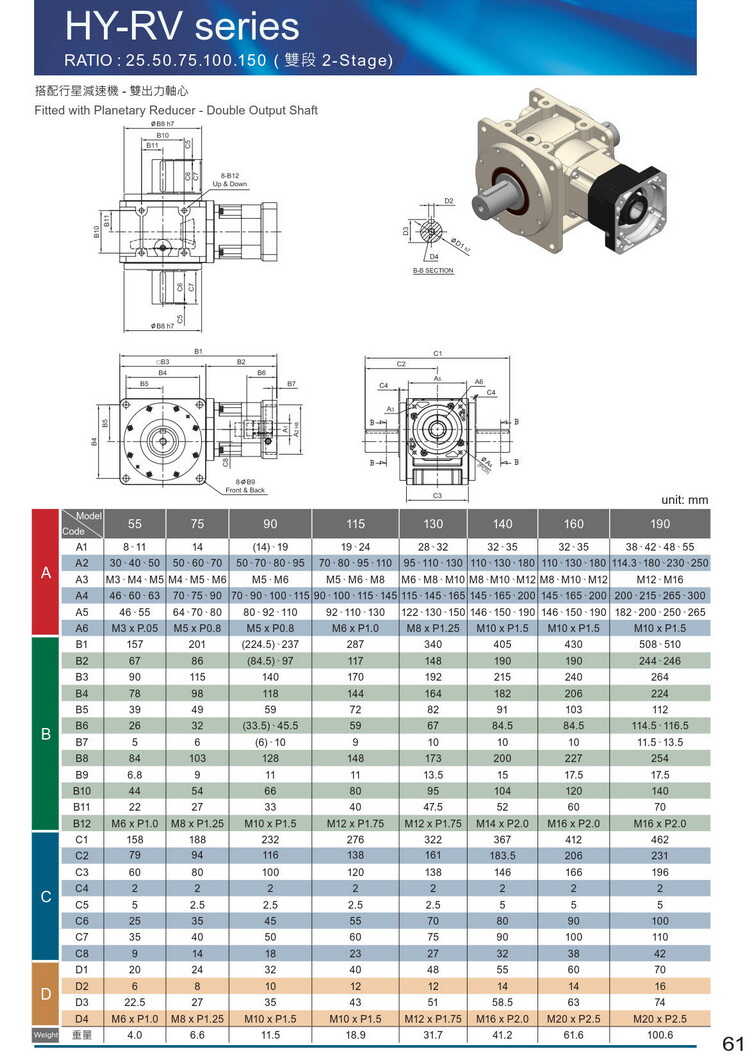

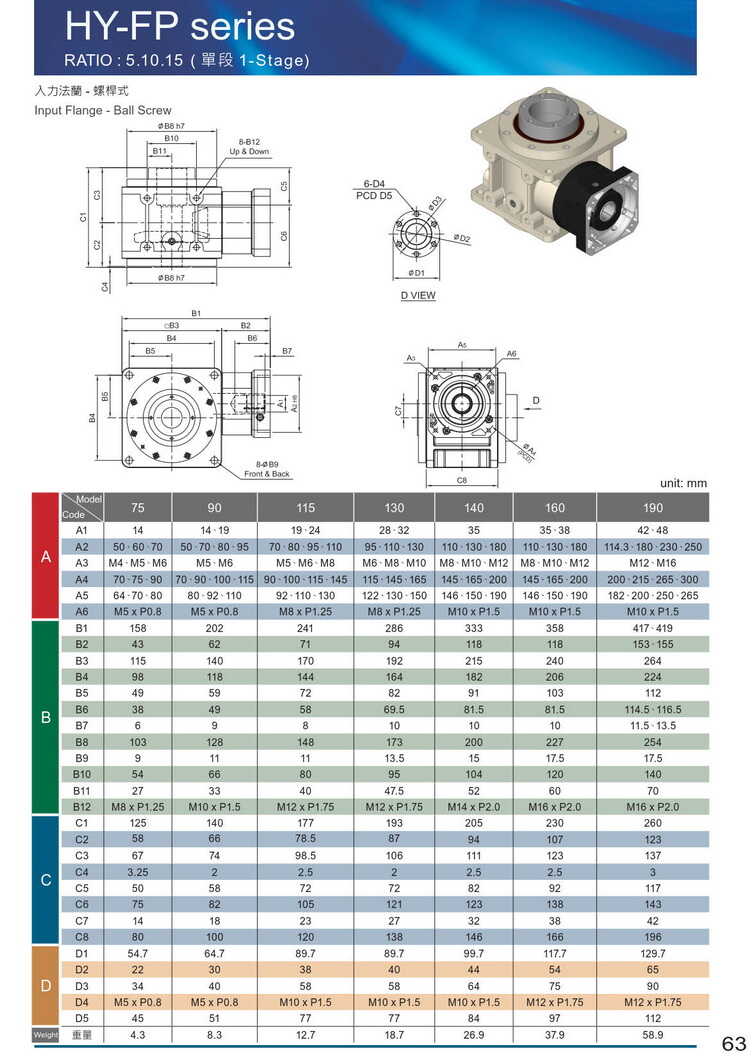

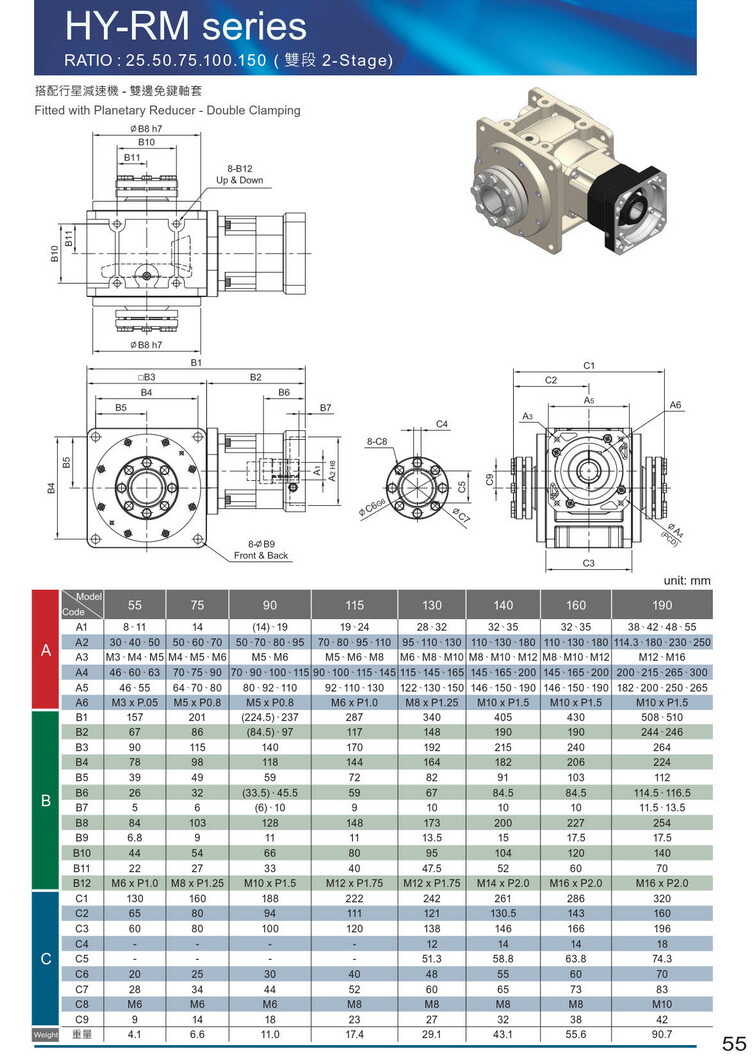

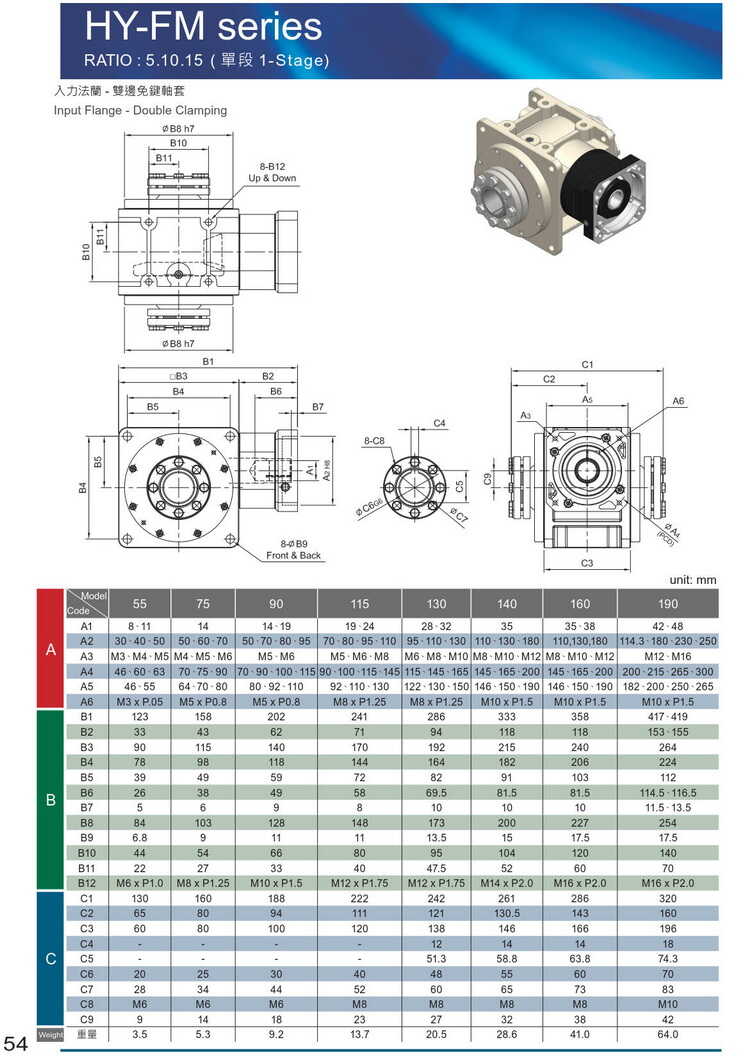

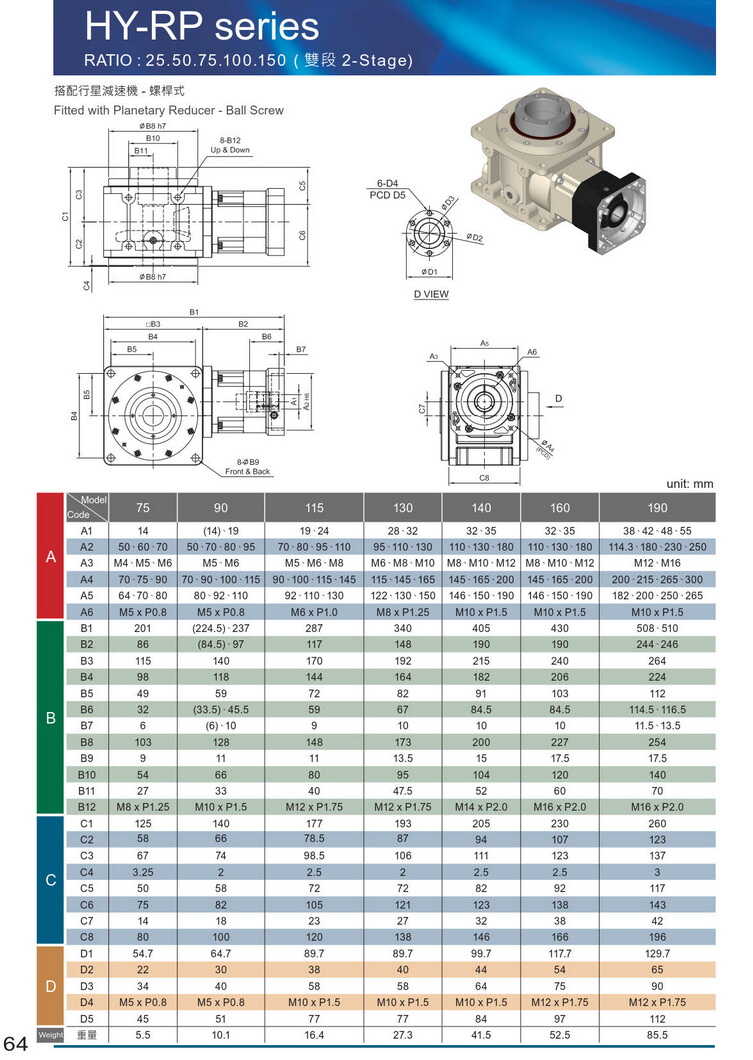

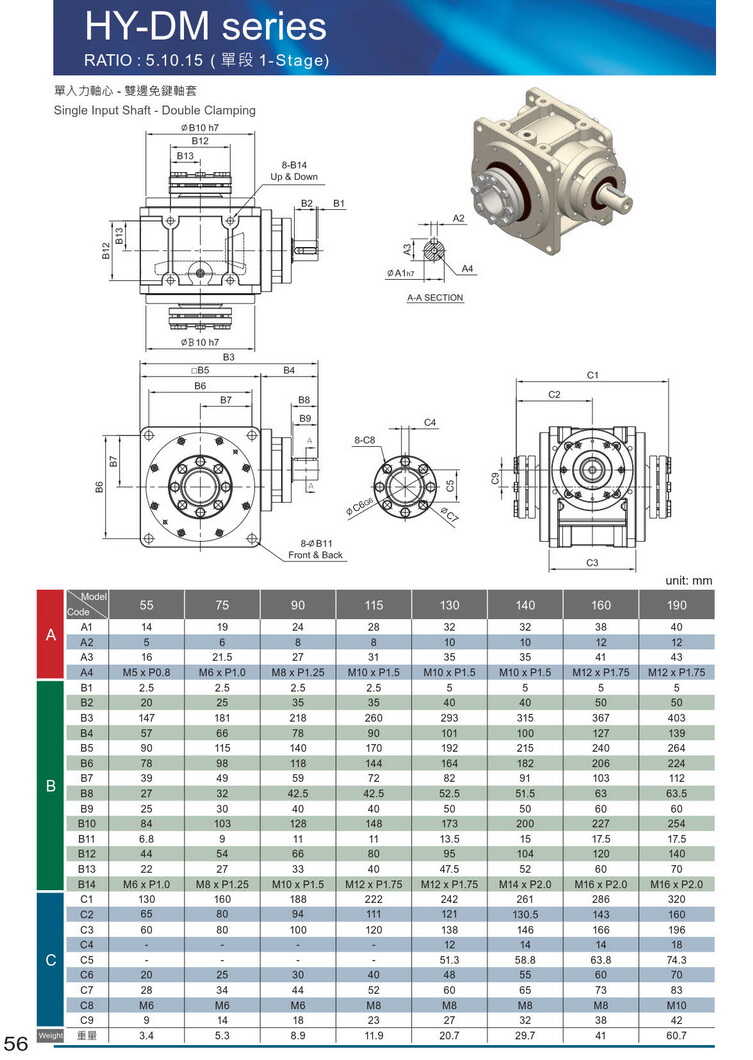

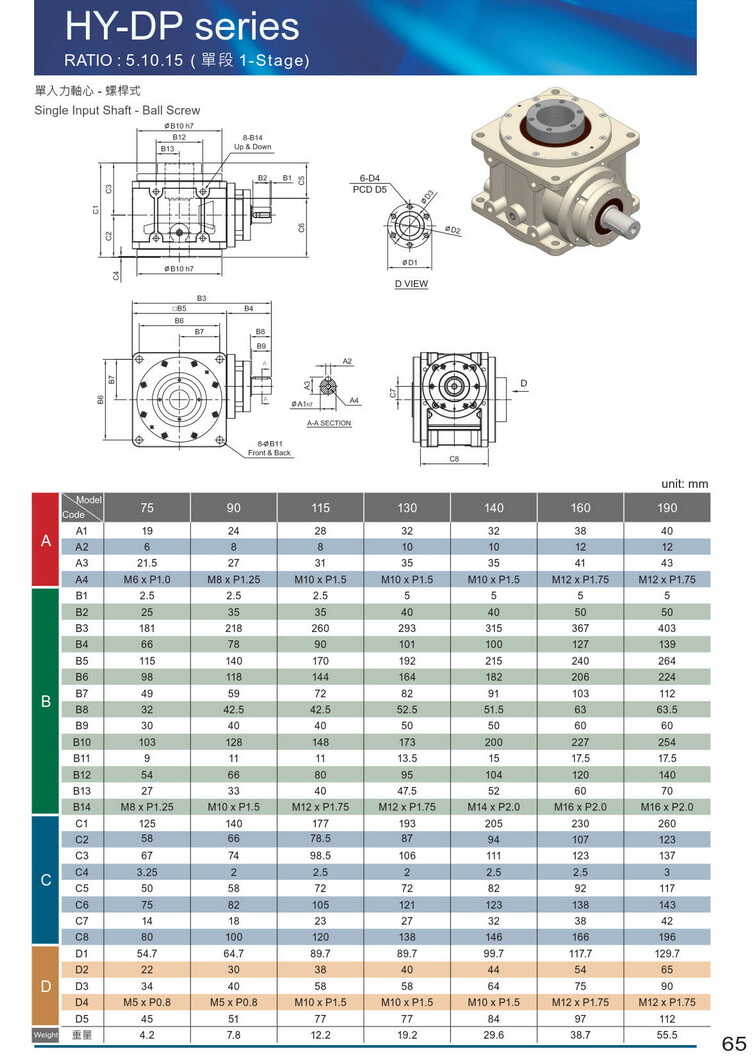

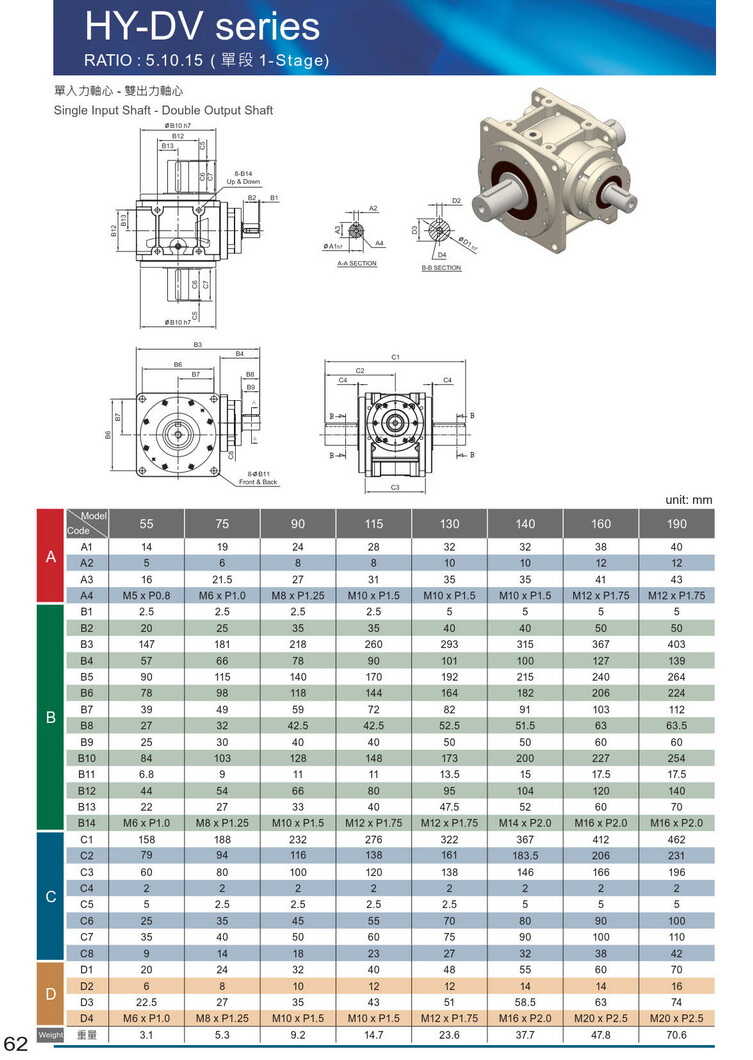

臺灣 LIMING 推出 HY 系列直角伺服傳動設備,業內統稱利明乾齒機型,標準品類名稱為乾齒輪減速機,依托格里森精密研磨戟齒工藝打造 90° 轉角傳動結構,適配各類伺服電機配套使用。產品線覆蓋 55/75/90/115/130/140/160/190 八大標準框號,區分單段基礎款、搭配行星雙段組合款兩大傳動形式,衍生 FO 中空、FN 單夾、FM 雙夾、FS 實心、FV 雙出力、FP 滾珠絲桿專用多種輸出結構,可匹配不同設備裝配需求。

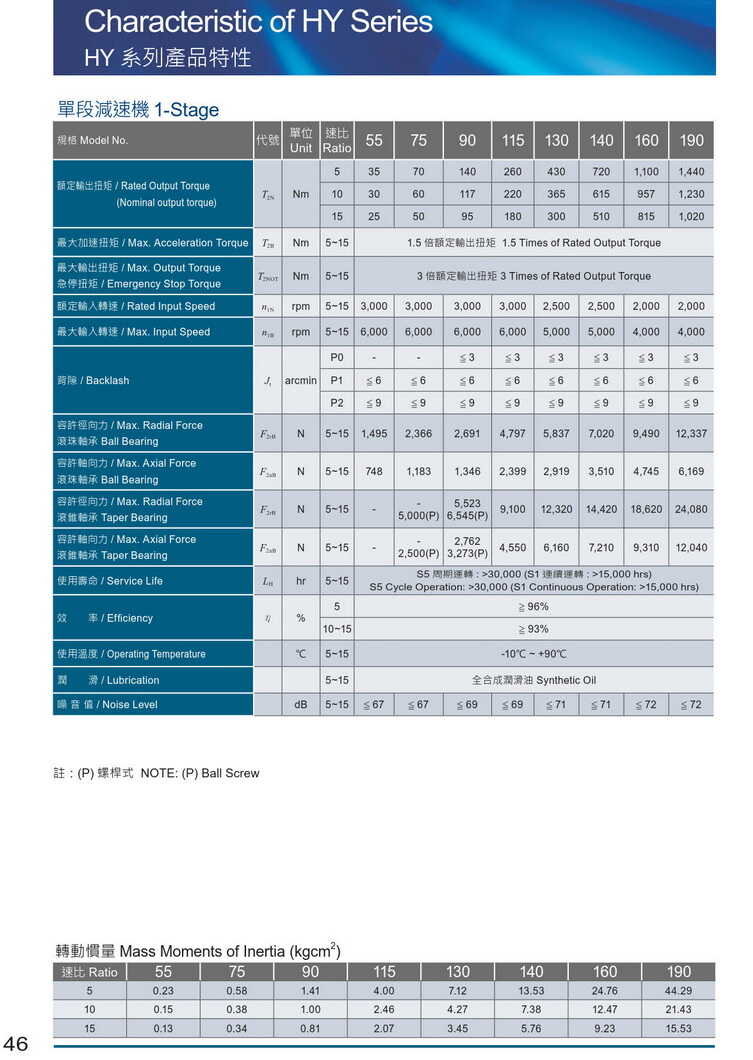

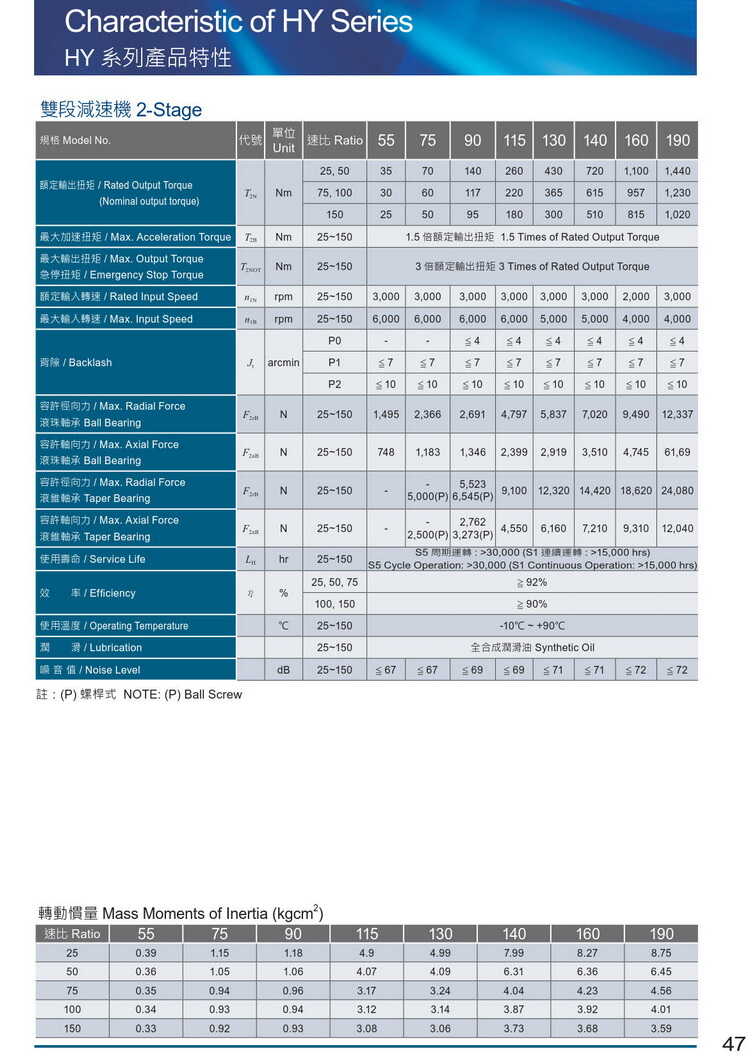

這款乾齒輪減速機采用高精度乾齒加工工藝,齒面咬合平順,整機運行噪音控制在 60dB 以?xún)?;軸承支持滾珠、滾錐兩種選配方案,背隙分 P0/P1/P2 三檔,P0 等級最低背隙≤3arcmin,對定位精度有要求的設備優先選用利明乾配置。單段速比 5、10、15,雙段組合速比 25 至 150,疊加行星套件后最高可達 1500 大減速比,額定輸出扭矩區間 15~1020Nm,瞬時急停峰值為額定 3 倍,短時抗沖擊性能穩定。

傳動效率表現優異,單段效率≥96%,雙段可達 92%;機身內部加注長效全合成潤滑油,適用環境溫度 - 10℃~90℃,不限安裝角度。標準工況下 S5 間歇循環壽命超 30000 小時,S1 連續運轉可達 15000 小時,各類出力軸、法蘭尺寸標準化,設備改造替換無需額外加工。




利明乾齒機型多用于直角機械手、絲桿傳動機構、3C 檢測、數控分度、小型流水線,兼顧緊湊安裝空間與高精度傳動需求,是轉角自動化場景高性?xún)r(jià)比乾齒輪減速機選型。
